【天正华意电气设备(梅州市分公司)tianzh3611-79】作为SOE测试仪领域的专业厂家,生产销售的SOE测试仪产品,价格更合理,品质有保障。hCYOb1nJz获取更多SOE测试仪行业资讯详情,请致电详询,联系人:杨经理,地址:平度市平安路2号。

SOE测试仪菜单选择界面在任意界面按【MENU】键弹出菜单选择界面如图：[1]交流输出[2]直流输出[3]谐波显示[4]矢量显示[5]电能校验[6]参数校准7.2交流输出界面开机后进入标准输出界面如下:V 5A Y型 无谐波 开环交流输出界面操作说明：电压电流的档位选择按【VRange】键键切换电压量限按【IRange】键键切换电流量限电压的快捷输出按【数字】【U】【Enter】键同时升三相电压按【Enter】键设定三相功率因数角＝【数字】输出频率设置按【数字】【F】【Enter】键设置标准输出频率＝【数字】各种参数的粗调及微调按键【度按【I】【C】【Enter】键调节C相电流幅度按【Φ】【Enter】键调节电压与电流角度按【F】【Enter】键调节输出频率关闭源输出按【Zero】键关闭源输出三相四线与三相三线转换按【V/Y】键三相四线与三相三线切换切换界面按【MENU】键菜单选择界面7.3直流输出界面0.0000V档位直流电压600V档位选择状态直流源以打开，直流电压输出直流输出界面操作说明直流档位选择按【VRange】（电压量程）键通过【←】【→】键选择电压量程按【IRange】（电流量程）键通过【←】【→】键选择电流量程直流电压输出按【数字】【U】【Enter】键输出电压U ＝【数字】按【0％】～【120％】键常用电压试验点输出档位值的百分点电压按【U】【Enter】键通过旋钮调节电压值直流电流输出按【数字】【I】【Enter】键输出电流I ＝【数字】按【0％】～【120％】键常用电流试验点输出档位值的百分点电流按【I】【Enter】键通过旋钮调节电流值关闭直流源按【Zero】键直流输出的接线方式直流电流接线: 将连接线接入前面板直流电流输出端子,红色接线柱极,黑色接线柱为负极。直流电压接线: 直流电压输出采用四线输出方式，其中UO＋、本地UO-为输出端7.4谐波显示界面次数UA[％]10＋20＋IA[％]10＋20＋总量A相F含量P添加Q删除谐波显示操作说明ABC相切换按【A】【B】【C】键切换当前显示内容添加\删除谐波按【P】【Q】键进入界面

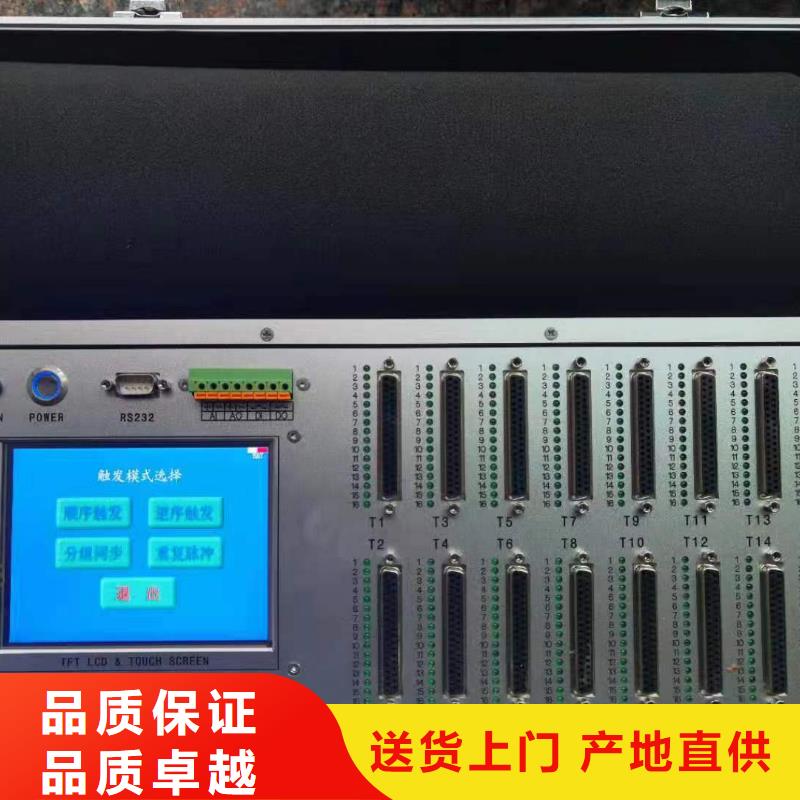

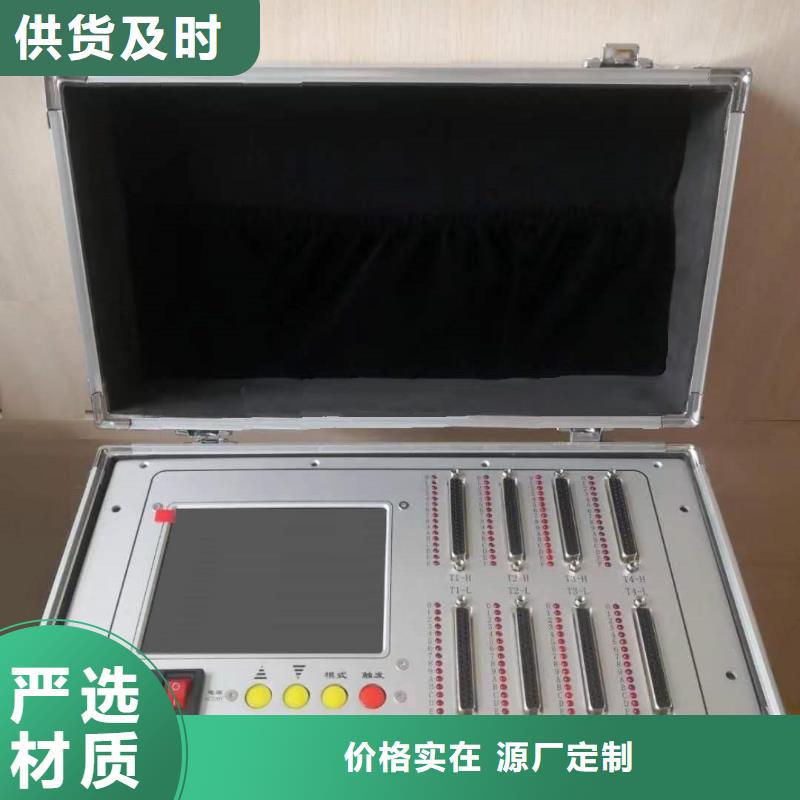

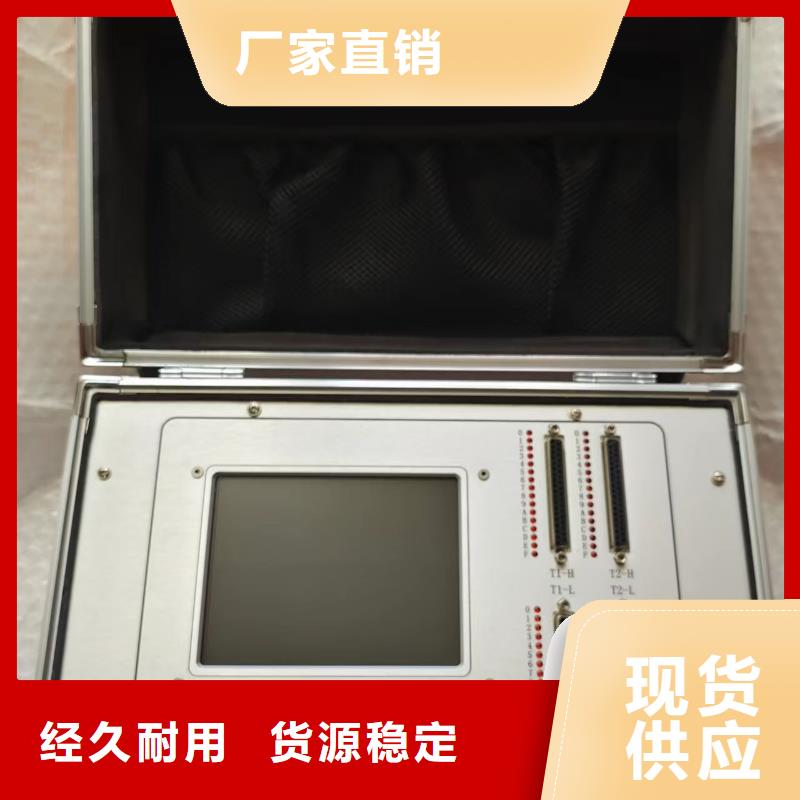

SOE测试仪、当地 SOE测试仪 面板布局（以TH-128为例 见下一页1：外接电源插座(充电插座)2：触摸液晶屏3：电源开关4： 测 试 输出电缆线插座（DB37）5：模拟量输入端(AI)6：模拟量输出端(AO)7：开关量输入端（DI）8：开关量输出端（D0）9：联机通讯接口（RS232） 10.信号输出显示灯4、当地输出插座和通道序号TH-128 多功能型 SOE测试仪 共有 8 个DB37 型输出插座。每个插座包含 16 个输出通道， 共计 128 个 输 出 通 道。每个 DB37 插座内部引脚与通道序号的对应如下图：根据用户使用的不同厂家的 SOE 设备，可选配专用的测试力电缆。其中通用型电缆为出厂标准配置，专用型电缆需用户根据自己使用的 DCS 系统规格单独订购。5、当地触发输出时序图TH-128 SOE测试仪 常规的测试触发方式有顺序触发、当地逆序触发、当地分组同步触发和重复脉冲触发 4 种。需要特殊触发时序的用户，可以使用自定义触发模式，其设置方法详见第四章说明。

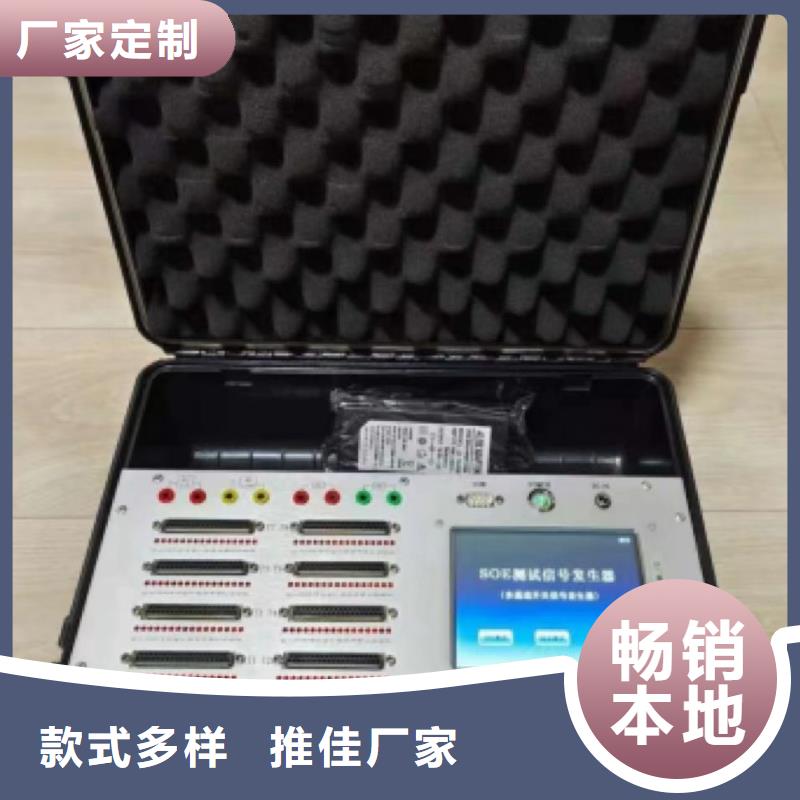

SOE测试仪使用说明1、当地测试原理SOE测试开关信号发生器主要用于验证SOE系统记录准确性的测试装置。其基本测试原理是：用一组标准的开关量信号（具有准确的排列顺序和时间间隔），触发SOE模件，通过比对SOE系统的触发记录与标准信号在排序和时间间隔上的差异，达到验证SOE系统记录是否准确的目的。内部采用高精度石英晶体震荡源和专用微处理器,输出时基，输出序列信号的间隔时间可在0.1ms-999.9ms任意设置。输出为光电隔离无极性模拟接点。触摸式彩色液晶显示屏，便携式手提箱结构，内置高容量锂离子电池组，无需外接电源即可持续工作8小时以上，可方便的带到任何现场使用。该测试仪操作简单，一目了然。无需专门培训，即看即用，测试工作一键完成。4、当地输出接线SOE测试共有16个开关量信号输出通道。外接端口为DB50型插座，插座引脚与通道序号的对应如下图：常规SOE测试使用标配的DB50电缆转接线4、当地触发输出时序SOE测试仪常规的输出方式有：顺序触发、当地逆序触发、当地重复脉冲触发3种。
