变压器油色谱在线监测系统,【天正华意电气设备(三门峡市分公司)tianzh3611-79】拥有2年行业经验,生产的变压器油色谱在线监测系统深受广大客户的好评,变压器油色谱在线监测系统不仅仅是一个产品,更是一种责任和承诺。欢迎前来咨询,联系人:杨经理,地址:平度市平安路2号。

变压器油色谱在线监测系统技术参数2.1基本数据1、额定数据额定电压：AC220V。功率消耗：在额定工作电压下，功率消耗不大于1000w 。2、检测指标表1气体组分检测指标气体组分小检知浓度测量范围检测精度监测周期小监测周期2小时。可按用户需要任意设定监测周期。4、重复性对同一油样（以乙烯C2H4浓度50μL/L 计算）,连续进行5次油中气体成份分析，试验结果之间的差异不超过5次平均值的10％。5、测量误差对检测限值和检测限值之间气体含量的油样进行分析的同时，取同一油样在气相色谱仪上检测，以色谱仪检测数据为基准，计算测量误差。在线监测装置检测数据色谱仪检测数据测量误差 色谱仪检测数据测量误差：检测限值或±30％，取两者值。6、通信接口电气以太网接口：通讯串口：、外形尺寸本产品外形为长方形箱体，采用1.5mm 厚冷板。具体尺寸如下：1400mm720mm420mm。2.2环境条件1、环境温度：-40°C～＋55°C；2、相对湿度：5％～95％无冷凝；3、大气压力：80kPa ～110kPa；4、海拔高度：0～3000m。2.3绝缘性能1、绝缘电阻A、在标准试验环境下，绝缘电阻符合表2的要求。表2标准试验环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥5MΩUr＞60V≥5MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求B、在温度（＋40±2）°C，相对湿度（93±3）％恒定湿热试验环境下，绝缘电阻符合表3的要求。表3恒定湿热环境下绝缘电阻要求额定电压Ur绝缘电阻值Ur≤60V≥1MΩUr＞60V≥1MΩ注：与二次设备及外部回路直接连接的端口回路，绝缘电阻采用Ur ＞ 60V的要求2、介质强度在标准大气条件下，介质强度符合表4要求。表4介质强度要求额定电压Ur试验电压有效值Ur≤60V0.5kVUr＞60V2.0kV注：与二次设备及外部回路直接连接的端口回路，介质强度采用Ur ＞ 60V的要求3、冲击电压在标准大气条件下，在电源及信号端口对外壳之间施加标准雷电冲击电压。

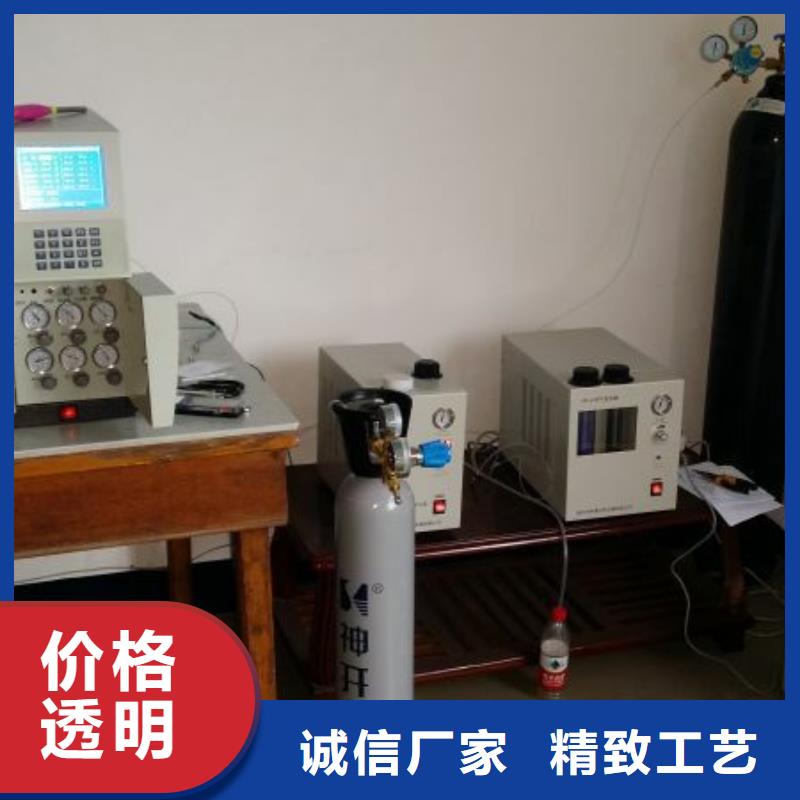

变压器油色谱在线监测系统净化装置内部的填充物要做到定期活化或更换，否则将失去应有的作用。长期使用含水量高的气体会减少色谱柱的使用寿命，降低仪器的稳定性及污染气路系统使仪器不能正常工作。2、开箱仪器到货以后，请及时检查仪器外包装，并对照发货单清点检查数量的完整性。如发现外包装已破损或配套部件遗失时，请及时与运输部门取得联系，并通知供应商，以便及时妥善地处理。拆箱后请检查仪器外观质量，查看在运输中有无破损现象，并对照装箱清单点附件、备件数量是否相符。仪器配置情况与产品订货单是否一致，功能是否完整，各转动活动部位是否灵活可靠。若发现遗漏物品、装配差错或工作性能不完整时，请及时将信息反馈给供应商。以便及时妥善地处理。3、电源及信号连接本仪器的电源及信号接头在仪器的后部（对应处印有文字说明），通电前检查仪器电源输入端电源插头、保险丝座、电源插座是否满足仪器使用要求，接地线是否良好。仪器电源总开关位于仪器的右侧板的下侧。仪器配电和其它用电设备单独配置，以避免相互干扰。仪器各控制器各自带有自己的信号输出端口，仪器可同时安装三个控制器（TCD、FID、ECD），或其中FPD、NPD。输出信号线为通用型。仪器输出信号可与记录仪、数据处理机或色谱工作站等记录装置直接连接。4、气路连接仪器气源通过外径Φ3mm的气路管与气路入口接头（位于仪器机箱后侧面下部）分别对应相连接（见下图）。气路管要用无油干净的不锈钢管或紫铜管或乙烯管、聚四氟乙烯管，注意经常性地检查、维护，以防止泄漏事故发生。

变压器油色谱在线监测系统无元器件损坏现象。6、电压暂降、短时中断抗扰度试验装置能承受GB/T 17626.11-2008中规定的试验等级为40的持续时间10个周波的电压暂降、短时中断抗扰度试验。7、承受阻尼振荡磁场抗扰度试验装置的外壳端口能承受GB/T 17626.10中规定的试验等级为5级的阻尼振荡磁场抗扰度试验。同时，干扰消失后，装置正常工作。2.6连续通电出厂前，在常温下进行不小于72h的连续通电试验，装置各项参数和性能指标符合企标。2.7要求防护等级：IP563产品功能介绍3.1数据采集功能运用气相色谱分析原理，采用真空与电磁振荡相结合的脱气技术，应用复合型色谱柱气体分离方法，使用基于集成传感技术的检测器，实现对变压器油中溶解的多组分气体H2、CO、CH4、C2H6、C2H4、C2H2的在线检测，可辅助实现CO2及微水H2O的检测。3.2工作原理电力变压器、电抗器、套管等充油高压电气设备，通常采用油、纸\纸板组成绝缘系统。当设备内部发生热故障、放电性故障或油、纸老化时，会产生多种故障气体，这些故障气体溶解于油中。不同类型的故障产生的气体组份及浓度也不同，因此故障气体组份可以反映不同类型的故障。利用气相色谱分析法对故障气体组份进行定性、定量分析，获得气体组份及其含量，实现对变压器的故障诊断。
